치환 위치가 가른 공액 고분자의 광안정성

한국화학연구원 연구진이 조성이 똑같은 두 고분자를 비교했습니다. 측쇄가 파라냐 메타냐만 다른데 광안정성이 5~10배 갈렸습니다. 산소 투과도도 열분해 온도도 거의 같아 봉지로는 설명되지 않습니다. 가른 것은 사슬이 접혔는지 뻗었는지였고, 공액이 더 긴 쪽이 오히려 더 안정했습니다.

유기 발광 재료의 수명을 늘리는 길은 대개 둘이다. 분자를 바꾸거나, 봉지를 두껍게 하거나.

앞쪽은 조성을 건드린다. 치환기를 바꾸고 골격을 고쳐 산화에 덜 약한 분자를 만든다. 뒤쪽은 재료를 그대로 두고 산소와 수분을 막는다.

폴더블과 신축 디스플레이에서는 뒤쪽 길이 좁아진다. 접히고 늘어나는 자리에 단단한 봉지를 두를 수 없다.

이 논문은 세 번째 길을 보여 준다. 조성을 하나도 바꾸지 않고, 측쇄가 붙는 위치만 옮겨 광안정성을 5배에서 10배까지 바꿨다.

비교 대상은 폴리(디페닐아세틸렌) 계열의 두 이성질체다. 측쇄가 파라 위치에 붙은 pC1과 메타 위치에 붙은 mC1이다. 원소 조성은 같고 분자량도 맞췄다.

그리고 그 차이가 봉지로 설명되지 않는다는 것이 제목이 말하는 바다. 두 고분자의 산소 투과도가 사실상 같았다.

1. 같은 조성에서 광안정성이 얼마나 갈렸나

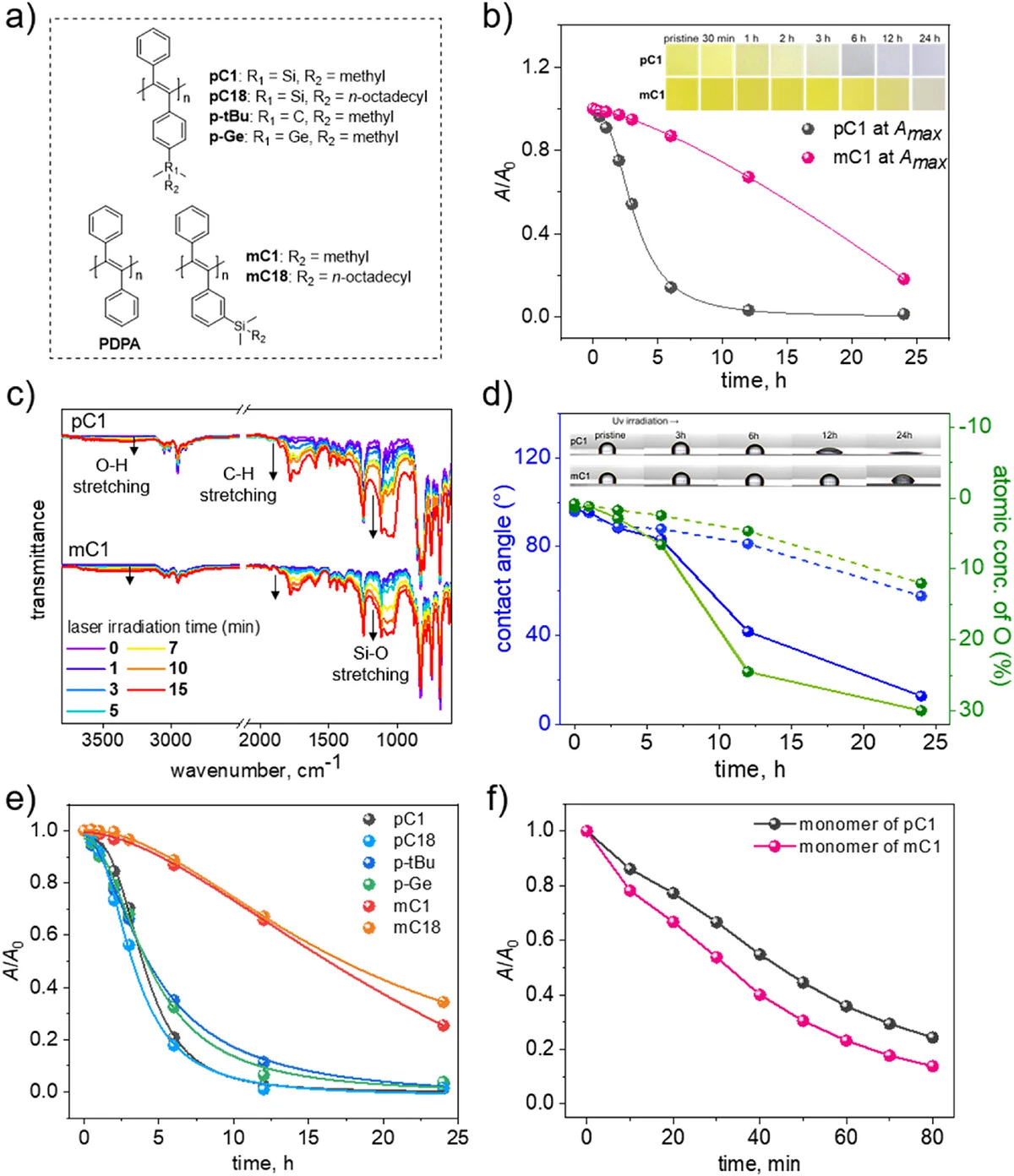

흡광도로 재면 5배, 형광으로 재면 10배다. 365나노미터 자외선을 쬐며 최대 흡광도가 처음 값의 절반으로 떨어지는 시간을 쟀더니 파라 3.12시간, 메타 16.45시간이었다.

형광 쪽이 더 벌어진다. 최대 파장의 형광 세기가 절반이 되는 시간은 파라 0.72시간, 메타 7.28시간으로 약 10배다. 발광 재료로 쓸 때 더 크게 체감되는 차이다.

이 서열은 한 번의 측정이 아니다. 분자량이 다른 여러 중합 배치에서 같은 순서가 유지됐고, 묽은 용액에서도 같았다. 조건을 바꿔도 파라가 먼저 죽는다.

2. 봉지로 설명되지 않는다는 말의 근거는 무엇인가

산소를 막는 능력이 사실상 같기 때문이다. 산소 투과도가 파라 1,100 barrer, 메타 1,200 barrer로 차이가 거의 없다. 산소가 덜 들어와서 오래 버티는 것이 아니라는 뜻이다.

다른 물성도 같다. 열중량 분석에서 분해 개시 온도가 둘 다 약 400도이고, X선 회절에서 라멜라 층 간격이 13.0옹스트롬으로 거의 동일하다. 평균적인 적층 주기가 같다.

광학도 구분되지 않는다. 자외-가시광 흡수 스펙트럼이 약 420나노미터 주띠와 약 380나노미터 어깨로 서로 비슷한 모양이다. 두 재료를 받아 들고 흡수 스펙트럼만 보면 같은 물질로 보인다.

결정적인 실험은 밀봉이다. 필름을 석영 유리 사이에 끼우고 가장자리를 봉해 산소 확산을 제한한 뒤 조사했는데도 같은 서열이 유지됐다. 산소 공급을 막아도 파라가 먼저 분해된다.

수명을 가른 항목만 다르고 나머지가 전부 같다는 것이 이 표의 요지다.

3. 공유하는 분해 경로와 갈리는 속도

경로는 같고 속도만 다르다. 적외선 분광에서 두 고분자 모두 같은 산화 피크가 함께 올라온다. 3,400cm⁻¹ 부근의 O-H 신축, 1,750cm⁻¹ 부근의 C=O 신축, 1,100cm⁻¹ 부근의 Si-O/C-O 신축이다.

골격과 측쇄의 산화 피크가 동시에 나타난다는 점이 해석의 근거다. 둘이 같은 광산화 변환을 겪으면서 빠르기만 갈린다는 뜻이고, 어느 한쪽만 먼저 깨지는 구조가 아니다.

표면 분석도 같은 방향이다. 자외선 노출에 따라 물 접촉각과 표면 산소 농도가 변하는데, 그 변화의 빠르기가 산화 속도 차이를 그대로 반영한다.

측정 조건에는 주의가 필요하다. 365나노미터 저조도에서는 산화가 표면 바깥층에만 머물러 적외선 검출 한계 아래였다. 그래서 적외선으로 보려고 405나노미터 100밀리와트 레이저를 가속 프로토콜로 따로 썼다. 두 조건의 수치를 같은 줄에 놓고 비교할 수 없다.

4. 그래서 무엇이 속도를 정했나

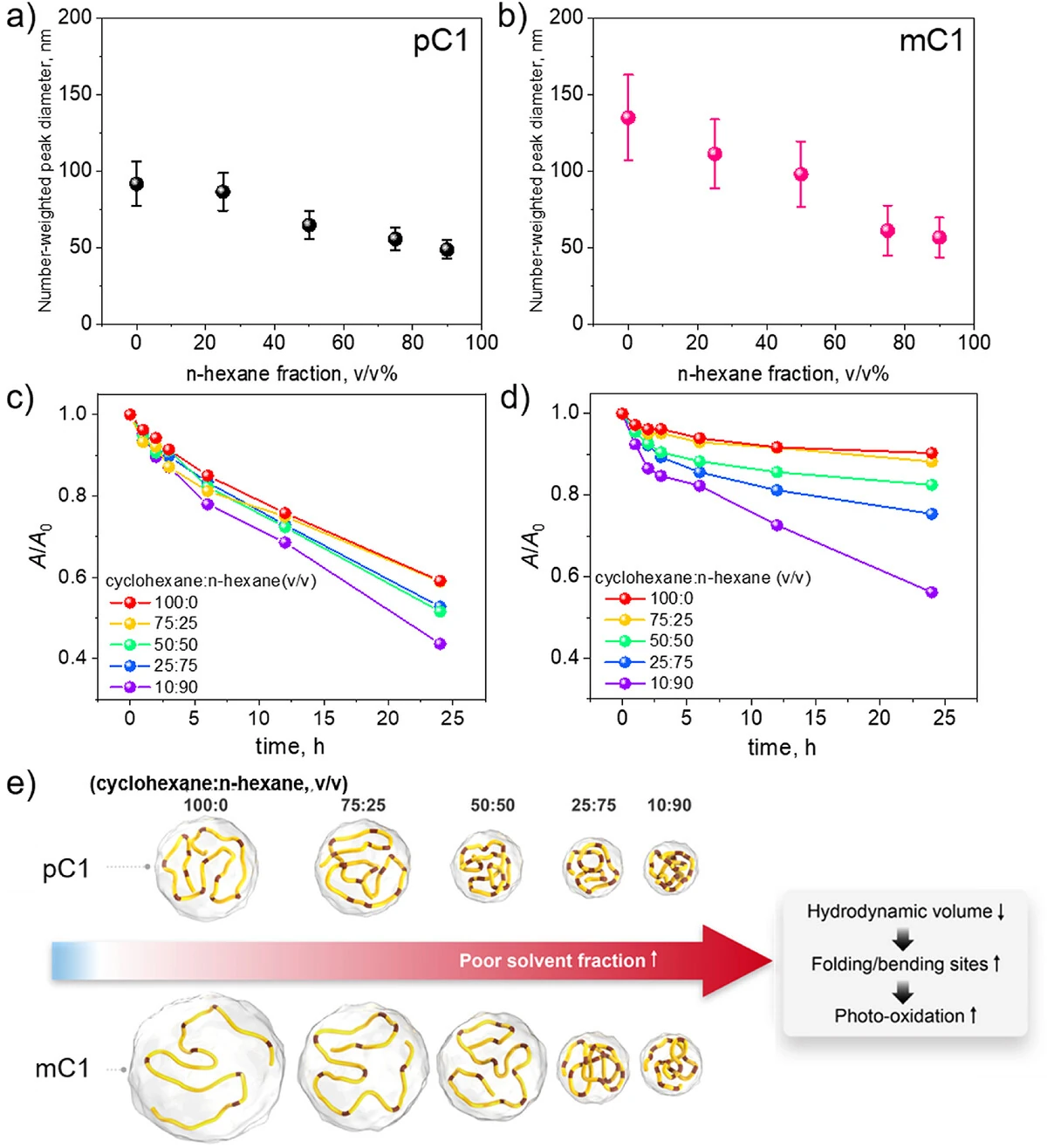

사슬이 접혔는지 뻗었는지였다. 측쇄의 위치가 사슬의 모양을 정하고, 그 모양이 비틀림 결함의 밀도를 정하고, 그 결함이 광산화의 개시점이 된다.

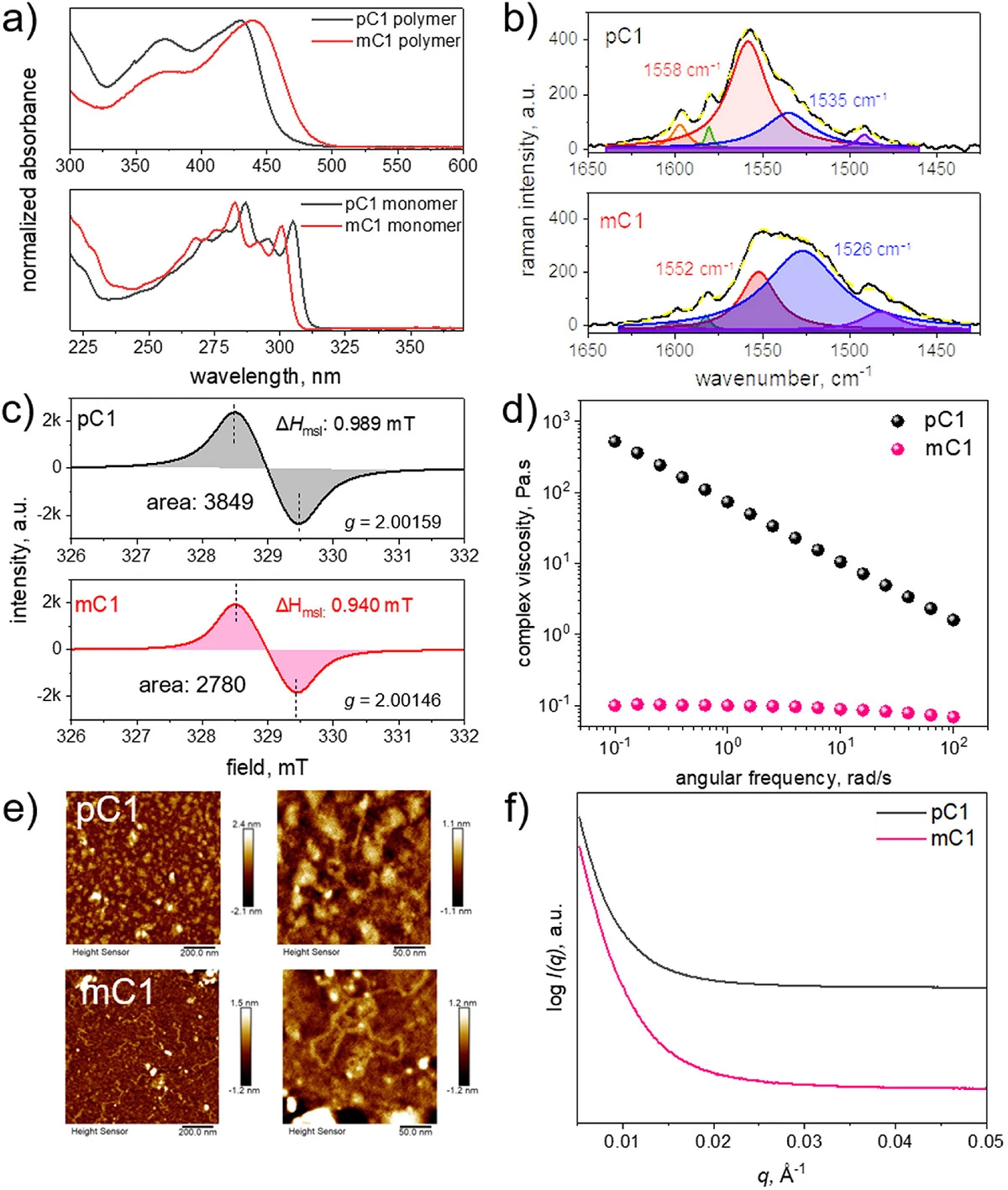

증거가 네 겹이다. 라만 분광에서 C=C 대칭 신축의 어깨 대 주피크 세기 비가 메타에서 더 높다. 폴리아세틸렌 계열에서 이 영역의 띠는 유효 공액 길이가 길어질수록 낮은 파수로 옮겨 가는데, 그 추세에 맞춰 메타의 유효 공액 길이가 더 길다고 읽힌다.

전자스핀공명이 결함을 직접 센다. g값은 둘 다 약 2.0015로 비편재 π-라디칼이지만, 선폭이 메타 0.940밀리테슬라, 파라 0.989밀리테슬라로 메타가 좁다. 선폭은 공액 길이가 길수록 좁아지고 시스 구조나 사슬 비틀림 같은 결함이 있으면 넓어진다. 그리고 적분 세기로 센 라디칼 농도가 파라에서 1.38배 높다.

레올로지는 거시적으로 같은 결론에 닿는다. 파라 용액은 강한 전단 박화를 보이고 저주파에서 점도 평탄역에 도달하지 못해 겔 같은 점탄성을 보인다. 메타는 주파수 의존이 훨씬 약하다. 레올로지 교차 농도가 파라 약 4.16밀리몰, 메타 24.1밀리몰로 크게 다르다.

원자현미경이 그 모양을 직접 보여 준다. 희석 용액에서 운모에 올려 찍으면 메타는 길게 뻗은 벌레 모양으로 골격이 펴져 있고, 파라는 뭉친 구형 도메인으로 사슬 안쪽에서 많이 접혀 있다.

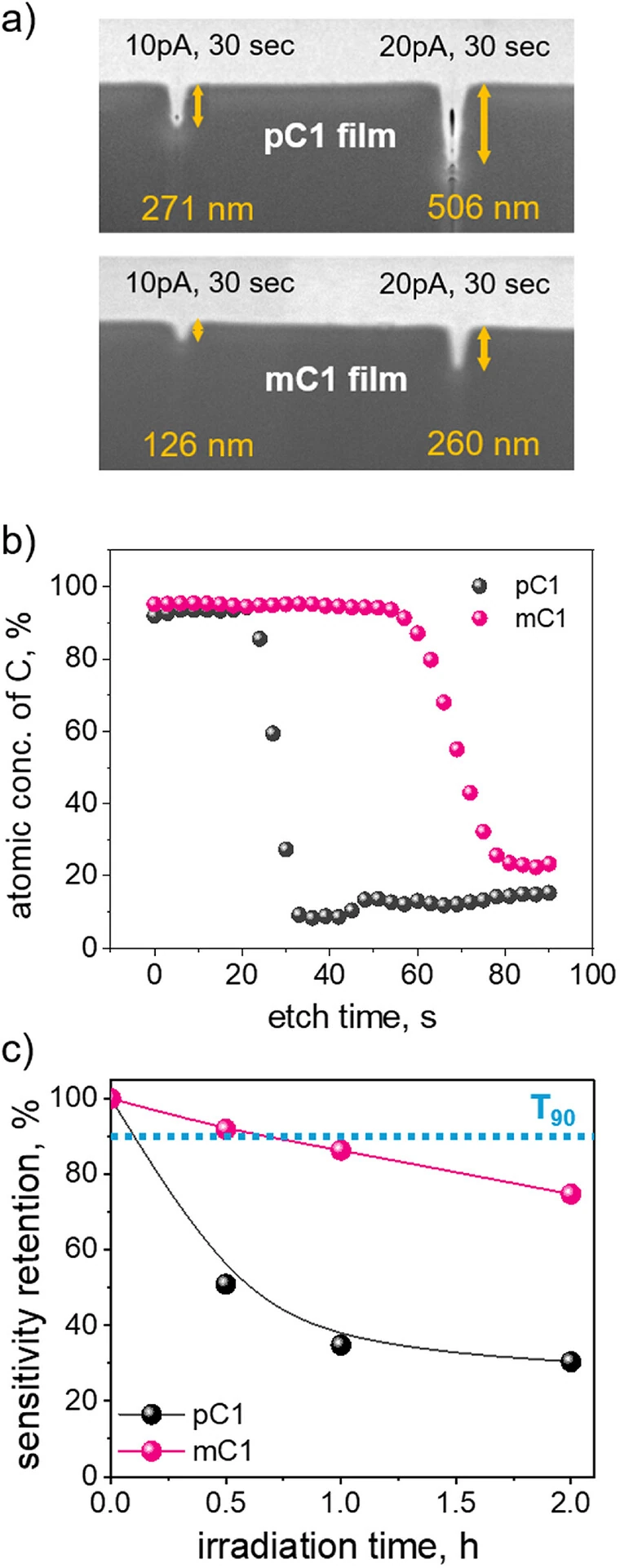

형태 차이는 빛에만 걸리지 않는다. 이온빔으로 깎아 보면 같은 서열이 나온다. 약 130나노미터 박막을 아르곤 이온으로 깊이 분석했더니 탄소 신호가 실리콘 기판에 닿는 시간이 파라 21초, 메타 57초로 2.5배 넘는 이온 내성 차이가 났다. 조성이 같은 조건에서 메타가 이온 손상에도 더 버틴다.

여기에 통념과 반대되는 지점이 있다. 공액이 길면 흡수가 크고 들뜬 상태가 오래 살아 광분해에 더 취약하다고 보는 것이 보통이다. 그런데 이 두 재료에서는 공액이 더 긴 메타가 더 안정했다.

논문의 설명은 결함이 지배한다는 것이다. 비틀림과 시스 구조가 만든 국재 스핀이 광산화의 출발점이고, 파라는 접힌 형태 때문에 그 결함을 더 많이 안고 있다. 공액 길이보다 결함 밀도가 먼저 걸린다.

5. 초록과 본문 사이

초록은 조성을 바꾸지 않고 내재 안정성을 바꿨다고 적는다. 본문에 들어가면 조건이 넷 붙는다.

첫째, 소자가 아니라 박막과 용액의 분광 논문이다. 발광 소자에 넣어 구동 수명을 잰 데이터가 없다. 광안정성과 소자 수명은 겹치지만 같지 않다. 소자에서는 전하 주입과 줄 열이 함께 걸린다. 「발광 재료 수명이 10배」로 옮기면 과한 해석이다.

둘째, 두 측정의 조건이 다르다. 흡광도 5배는 365나노미터 저조도, 적외선 분석은 405나노미터 100밀리와트 가속 조건이다. 가속 조건의 결과를 실사용 수명으로 환산할 근거는 이 논문에 없다.

셋째, 대상이 한 계열이다. 폴리(디페닐아세틸렌)에서 확인한 서열이고, 다른 공액 고분자에서 파라-메타 관계가 같은 방향일 것이라는 근거는 본문에 없다. 이 논문이 보여 준 것은 「위치가 중요하다」이지 「메타가 항상 낫다」가 아니다.

넷째, 반감 시간의 절대값이 짧다. 메타의 16.45시간도 자외선 조사 조건에서의 값이다. 디스플레이가 요구하는 수천 시간대와는 단위가 다르고, 이 숫자는 두 재료를 견주는 상대 척도로 읽어야 한다.

그리고 찾아봤지만 없는 것이 하나 있다. 발광 효율이다. 사슬이 접히는 정도는 광발광 양자수율과 색순도에도 영향을 주는데, 두 이성질체의 발광 효율을 나란히 놓고 비교한 값은 범위 밖이다. 수명이 10배라도 효율이 그만큼 낮으면 교환이 된다.

6. 산업까지 남은 거리

이 결과가 바로 재료 교체로 이어지지는 않는다. 소자 데이터가 없고 대상이 한 계열이다.

그래도 디플이 이 편을 다룬 이유는 판단 기준을 하나 추가하기 때문이다.

유기 재료의 수명을 볼 때 보는 항목은 보통 조성·에너지 준위·유리전이온도·산소 투과도다. 이 논문은 그 목록에 사슬 형태를 올린다. 그리고 그것이 조성 표에 나타나지 않는 변수라는 점이 중요하다. 분자식이 같고 분자량이 같고 흡수 스펙트럼이 같은 두 재료가 수명에서 10배 갈렸다.

봉지 쪽에서 보면 방향이 하나 더 생긴다. 산소 투과도가 같은데 안정성이 다르다면, 봉지를 강화해 얻을 수 있는 몫과 재료 자체에서 얻을 수 있는 몫이 따로 있다는 뜻이다. 폴더블·신축처럼 봉지를 두를 수 없는 자리에서는 후자만 남는다.

남는 질문은 분명하다. 접힘을 줄이면 효율은 어떻게 되나. 뻗은 사슬이 결함이 적어 오래 가는 것은 확인됐는데, 그 형태가 발광 효율과 색순도에 어떻게 작용하는지는 이 논문이 답하지 않았다. 수명과 효율이 같은 손잡이의 양 끝에 있다면 설계는 다시 교환 문제가 된다.
